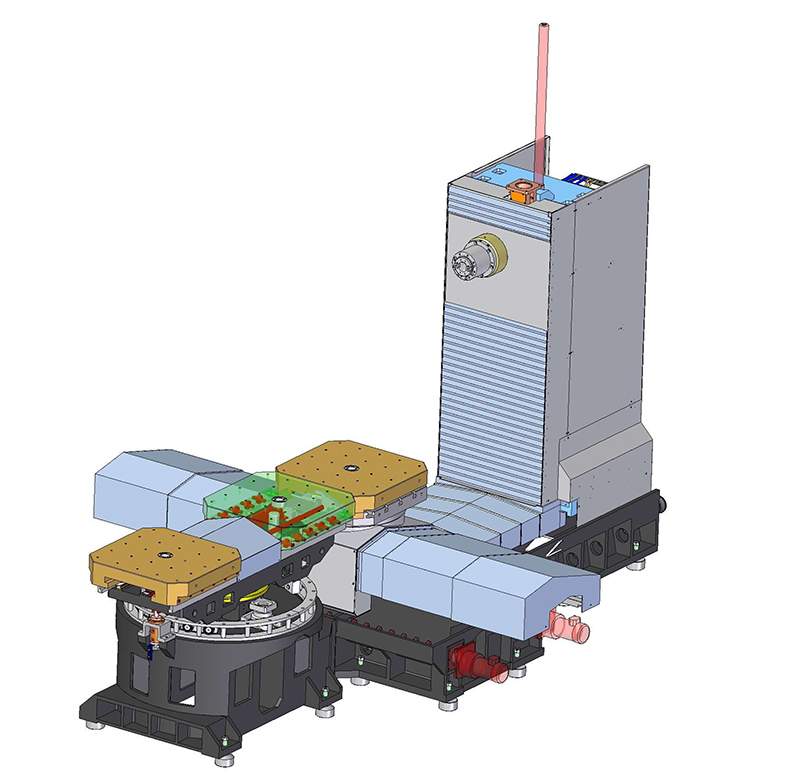

名稱： H100臥加光機（一分一度交換工作臺）
| H100/1臥式加工中心光機配置表 | ||||
| H100/1 | ||||
| (分度交換工作臺) | ||||
| 工作臺 | 工作臺尺寸 | 1000mmX1000mm | ||
| 工作臺數量 | 2 | |||
| 工作臺分度 | 1°X360 | |||
| 工作臺傳動比 | 200 | |||
| 交換臺傳動比 | 150 | |||
| 工作臺交換時間 | 50s（旋轉推拉式） | |||
| 工作臺最大載荷 | 1500kg | |||
| 工作臺面的形式 | T型槽 | |||
| 最大工件回轉直徑 | ￠2000mm | |||
| 工作臺面液壓源接口 | ||||
| 行程 | 倒T型布局 | 工作臺左右移動（X向） | 1600mm | |
| 主軸箱上下移動（Y向） | 1000mm | |||
| 立柱前后移動（Z向） | 1000mm | |||
| BT50(環噴+主軸循環冷卻+氣幕保護) | 主軸軸承內徑 | 100mm | ||
| 最高轉速 | 6000rpm | |||
| 主軸中心線至工作臺面距離 | 0～1000mm | |||
| 主軸端面至工作臺中心距離 | 200～1200mm | |||
| BT50((環噴+中噴+主軸循環冷卻+氣幕保護) | 主軸軸承內徑 | 100mm | ||
| 最高轉速 | 6000rpm | |||
| 主軸中心線至工作臺面距離 | 0～1000mm | |||
| 主軸端面至工作臺中心距離 | 200～1200mm | |||
| 主軸箱傳動系統 | 同步帶1：1傳動 | |||
| ZF箱+同步帶1：1及1：4兩檔傳動 | ||||
| 鑄件 | 鑄件木型采用鋁木結合，樹脂砂型鑄造，材質工作臺HT300，其余HT250 | |||
| 水，液，潤滑系統 | 光機內部全部做好，預留整機接口 | |||
| 刀庫 （含接口） | 光機內部安裝接口做好，固定刀庫支架用螺紋孔用戶自行配作 | |||
| 螺旋排屑器 （含接口） | 光機內部安裝接口做好，固定用螺紋孔用戶自行配作 | |||
| 主軸箱平衡系統（含接口） | 光機內部安裝接口做好，固定用螺紋孔按尺寸已打好，用戶連接即可 | |||
| 不銹鋼導軌護罩 | X向,Z向 | |||
| 鎧甲防護簾 | Y向 | |||
| 光柵尺接口 | X向,Y向，Z向 | |||
| B軸 | ||||
| 絲杠規格 （臺灣） | X向（直徑X導程） | 50X12 | ||
| Y向（直徑X導程） | 50X12 | |||
| Z向（直徑X導程） | 50X12 | |||
| 絲杠專用軸承 | X向,Y向，Z向 | FAG/NACHI | ||
| 導軌，絲杠，絲杠專用軸承 潤滑方式 | X向,Y向，Z向 | 容積式稀油潤滑 | ||
| 導軌規格 (臺灣) | X向,Y向，Z向 | 重載55直線導軌 | ||
| 進給軸防撞保護系統 | X向,Y向，Z向 | 彈弓膠 | ||
| 潤滑油集中回收系統 | X向,Y向，Z向 | |||
| 快移速度 | X向,Y向，Z向 | 16m/min | ||
| B軸 | 10r/min | |||
| 定位精度（國標） | X向,Y向，Z向 | 0.012（全程） | ||
| B軸 | ±12″ | |||
| 重復定位精度（國標） | X向,Y向，Z向 | 0.008（全程） | ||
| B軸 | ±6″ | |||
| 數控系統 （電機推薦） | FANUC系統； Mitsubishi系統； | X向 | 30N.m | |
| Y向（報閘） | 30N.m | |||
| Z向 | 30N.m | |||
| APC | 22N.m | |||
| 光機外形尺寸 | 6000X3180X3500 | |||
| 注：☆為標配，○為選配，×為客戶根據情況自配。 | ||||
| 說明：此系列光機無刀庫、螺旋排屑器、潤滑泵、液壓箱、全防護、電氣系統、電器元件、電氣箱等，光機按照國內相關標準裝配、檢驗，油漆完工。 | ||||
| 光機發貨明細參照技術協議及裝箱單！ | ||||
