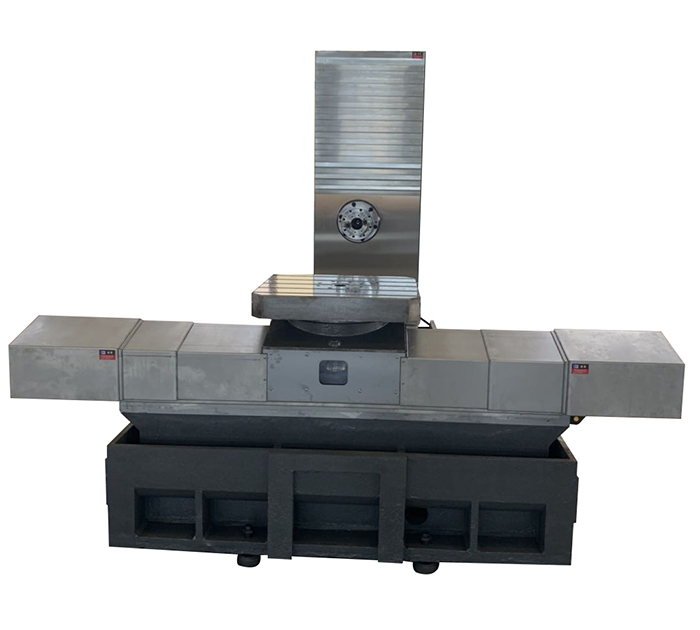

名稱： H63臥加光機（分度單工作臺）
| H63系列臥式加工中心光機配置表 | |||||
| H63 | |||||
| (分度單工作臺) | |||||
| 工作臺 | 工作臺尺寸 | 630mmX700mm | ☆ | ||
| 工作臺數量 | 1 | ||||
| 工作臺分度 | 1°X360 | ||||
| 工作臺傳動比 | 240 | ||||
| 工作臺最大載荷 | 950kg | ||||
| 工作臺面的形式 | 24XM16螺紋孔(T型槽） | ||||
| 最大工件回轉直徑 | ￠1200mm | ||||
| 工作臺面液壓源接口 | 6路 | ○ | |||
| 行程 | 倒T型布局 | 工作臺左右移動（X向） | 1050mm | ||
| 主軸箱上下移動（Y向） | 750mm | ||||
| 立柱前后移動（Z向） | 900mm | ||||
| BT50(環噴+主軸循環冷卻+氣幕保護) | 主軸軸承內徑 | 100mm | ☆ | ||
| 最高轉速 | 6000rpm | ||||
| 主軸中心線至工作臺面距離 | 120～870mm | ||||
| 主軸端面至工作臺中心距離 | 130～1030mm | ||||
| BT50((環噴+中噴+主軸循環冷卻+氣幕保護) | 主軸軸承內徑 | 100mm | ○ | ||
| 最高轉速 | 6000rpm | ||||
| 主軸中心線至工作臺面距離 | 120～870mm | ||||
| 主軸端面至工作臺中心距離 | 130～1030mm | ||||
| 鑄件 | 鑄件木型采用鋁木結合，樹脂砂型鑄造，材質工作臺HT300，其余HT250 | ☆ | |||
| 水，液，潤滑系統 | 光機內部全部做好，預留整機接口 | ☆ | |||
| 刀庫 （含接口） | 光機內部安裝接口做好 | × | |||
| 螺旋排屑器 （含接口） | 光機內部安裝接口做好，固定用螺紋孔用戶自行配作 | × | |||
| 主軸箱平衡系統（含接口） | 光機內部安裝接口做好，固定用螺紋孔按尺寸已打好，用戶連接即可 | × | |||
| 不銹鋼導軌護罩 | X向,Z向 | ☆ | |||
| 鎧甲防護簾 | Y向 | ☆ | |||
| 光柵尺接口 | X向,Y向，Z向 | ☆ | |||
| B軸 | |||||
| 絲杠規格 （臺灣） | X向（直徑X導程） | 40X12 | ☆ | ||
| Y向（直徑X導程） | 40X12 | ||||
| Z向（直徑X導程） | 50X12 | ||||
| 絲杠專用軸承 | X向,Y向，Z向 | FAG/NACHI | ☆ | ||
| 導軌，絲杠，絲杠專用軸承 潤滑方式 | X向,Y向，Z向 | 容積式稀油潤滑 | ☆ | ||
| 導軌規格 (臺灣) | X向,Y向 | 重載45直線導軌 | ☆ | ||
| Z向 | 重載55直線導軌 | ||||
| 進給軸防撞保護系統 | X向,Y向，Z向 | 彈弓膠 | ☆ | ||
| 潤滑油集中回收系統 | X向,Y向，Z向 | ☆ | |||
| 快移速度 | X向,Y向，Z向 | 24m/min | |||
| B軸 | 10r/min | ||||
| 定位精度（國標） | X向,Y向，Z向 | 0.01（全程） | |||
| B軸 | ±10″ | ||||
| 重復定位精度（國標） | X向,Y向，Z向 | 0.006（全程） | |||
| B軸 | ±5″ | ||||
| 數控系統 （電機推薦） | FANUC系統； Mitsubishi系統； | X向 | 22N.m | ||
| Y向（報閘） | 30N.m | ||||
| Z向 | 22N.m | ||||
| B軸 | 8N.m | ||||
| APC | |||||
| 光機外形尺寸 | 3020X2690X2490 | ||||
| 注：☆為標配，○為選配，×為客戶根據情況自配。 | |||||
| 說明：此系列光機無刀庫、螺旋排屑器、潤滑泵、液壓箱、全防護、電氣系統、電器元件、電氣箱等，光機按照國內相關標準裝配、檢驗，油漆完工。 | |||||
| 光機發貨明細參照技術協議及裝箱單！ | |||||
